NEC SV9100电话交换机
  SV9100是能满足客户需要的一款性能优越、功能丰富的和可升级的纯IP电话交换机。它给终端用户带来通讯科技与多媒体结合的全新通讯体验。通过联合所有的商业通讯设备,加快用户的决策速度,从而使他们在商战中占得先机。因此,它是企业IP PBX的首选。SV9100经过主CPU的升级可直接扩容到拥有2000分机端口的SV9300电话交换机。 NEC UNIVERGE SV9100交换机是功能丰富的统一通信功能系统,适用于中小型企业.因为UC等所有功能聚集, UC 功能已经被列为基本功能.
NEC SV9100规格
  机柜尺寸:
19英寸2U机箱
每个机箱96端口

  最小容量:
8分机
4外线
更小容量机型
  最大容量:
896分机
400外线
更大容量机型
SV9100可堆叠的系统结构
NEC SV9100可堆叠式机箱结构,他的所有模块全部可以集成在机箱内。因此,大大节省了放置所需的空间;同时可以集中式的安装和维护各个功能模块,极大的提高了办公效率。每个单元的模块为2U,配合专用挂架可放置于网络机柜内。
详细结构介绍
增强的计算机编程
NEC SV9100使用计算机软件编程 安装 维护方便快捷,版本升级轻松容易。本机可通过IE浏览器直接进入编程系统,无需下载或安装编程软件。SV9100的编程软件较之EX有了很多改进。编程软件特有的导航功能可使您不需查阅SV9100编程手册即可修改程序,设置交换机的功能。

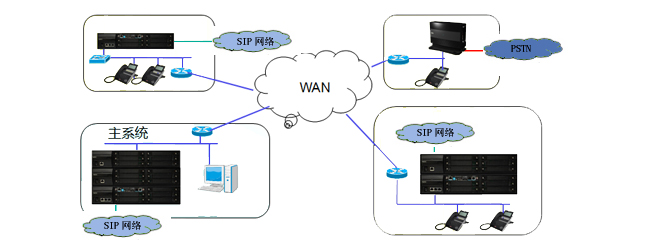

多地域,集中管理
NEC SV9100在WAN上,他可以做到1个中央工作站管理最多50个地点,896个端口。所有的资源和功能都在主服务器和远程服务器进行共享。例如您在深圳,东莞,广州有多家分公司,通过网络将分公司连接。使用起来如同在一个地方一样。如果要修改某一地的功能只需在主节点修改即可。

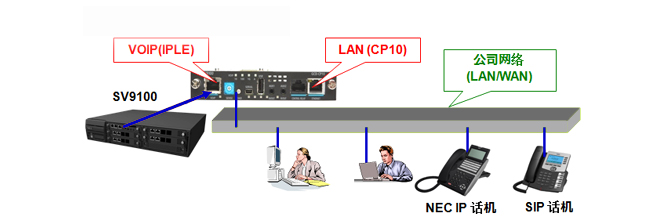

计算机网络连接不同分公司
NEC SV9100使您能够布置一个纯IP的解决方案。他既支持VOIP,同时也支持传统的TDM技术。如果你有两个比较大的分公司和一个较小的办事处,且他们都在不同城市。较小的办事处可用SV9100的IP分机通过网络直接与其他分公司联系,无需再投资安装交换机。

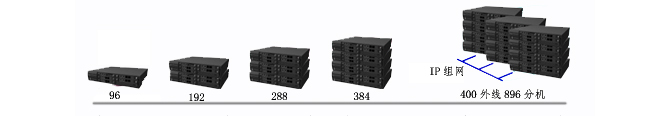

SV9100强大的可扩展功能
NEC SV9100纯IP系统1个CPU控制,最大896分机,最大400外线。

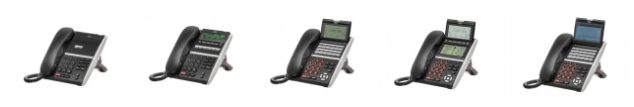

SV9100的多种终端
SV9100针对不同客户开发的多功能数字专用话机。操作方便,功能齐全。
SV9100配件
NEC SV9100/SV9300配件


SV9100主处理器
GCD-CP10
SV9100 的 CPU 板是纯 IP 连接和 TDM 通信的心脏。CPU 板使用 QorIQ处理器。使用这个处理器和 多核技术,CPU板集成如下功能(有些功能需要软件许可支持):DTMF 接收器,来电显示接收器,来电显示发送器,MF发送器/接收器,10/100/1G 以太网接口,继电器控制口,BGM、MOH输入端口,会议电路,USB接口,VoIP连接口
  ISDN PRI接口板
GCD-PRTA
数字中继板卡支持ISDN PRI协议,每个板卡提供一条ISDN PRI数字链路,30通路。一个板卡状态 LED,一个通道状态LED,数字中继30B + D 端口, 数字中继 支持T/S点(软件切换)。
  4路中继线板
GCD-4COTA
模拟中继板卡采用主板+子板的结构。如果初次安装时只安装了主板,增加子板很容易实现外线端口线路的扩展。增加子板后,外线板卡最大支持8 端口。使得物理系统尺寸小型化。一个板卡状态 LED,一个通道状态LED, 支持极性反转检测和来电显示发送, 模拟中继 提供2路停电转移电路,模拟中继 提供GPZ-4COTE 子板连接器。

VOIP板
GPZ-IPLE

如果IP电话需要与其他电话建立通信,VoIP子板实现IP数据包信号到TDM信号的转换。 IP 电话机与SV9100系统的非IP电话机之间的通信,或拨打和接收外部电话需要VoIP子板。 VoIP子板提供语音(RTP/RTCP)处理功能。电话控制功能由GCD-CP10板完成。
  3-插口扩展板
GPZ-BS10
用于连接SV9100主机柜与SV9100扩展机柜。
  4路中继线子板
GPZ-4COTE
用于扩展外线板4个端口。

8路模拟分机接口板
GCD-8LCG
传统电话板卡采用主板+子板的结构。如果初次安装时只安装了主板,增加子板很容易实现模拟电话端口线路的扩展。增加子板后,模拟电话板卡最大支持16 端口。使得物理系统尺寸小型化。一个板卡状态 LED ,一个分机状态 LED, 恒流源馈电 (25mA / -28VDC), 支持反极信号 ,支持来电显示发送,铃流发生器,支持留言灯, GPZ-8LCG子板连接器。
  8路数字分机接口板
GCD-8DLCA
8 路(GCD-8DLCA) 或 16路 (GCD-16DLCA) 数字分机电路(用于连接数字分机,DSS 直选台,PGD(2)-U10 适配器)。一个板卡状态 LED ,一个分机状态 LED, - 48V 供电,支持热拔插,GPZ-8DLCB 子板连接器
  1-插口扩展板
GPZ-BS11
用于连接SV9100扩展机柜与SV9100主机柜。
  8路模拟分机接口子板
GPZ-8LCG
用于扩展分机板8个端口。
